一、產品總說明
????1．設計原則
我公司會根據對客戶的需求，量身定制一輛具有機動性強、獨立操作性能高的移動指揮系統。指揮車具備良好的動力性、通過性，較好的承載能力和裝載空間；系統設計具有可靠、實用、便利、經濟、集成、可擴展，車體改裝設計具有實用性、舒適性、安全可靠性，同時具有良好的人機環境。系統設計采用先進成熟的技術，適應未來8～10年通信技術的發展要求。技術系統設備采用目前先進成熟的國際知名產品。
總體設計原則
2.功能完備性
滿足指揮車現場視頻的錄制、直播、傳輸，能完成大型突發事件的現場指揮和宣傳穩定工作，以及緊急惡劣條件下?lián)岆U(xiǎn)指揮、遠程通信等任務，還可以保證高質量的實時流動播出，同時也為將來系統升級和功能擴展留有足夠空間。
3.運行可靠性
鑒于公安工作的高危性、保密性、嚴肅性，以及搶險指揮指令下達的及時性、可靠性、準確性，指揮車具有方便的、穩定的、多種技術手段的信號傳輸方式，有足夠的應急備份，且操作安全可靠，能在各種復雜環境下高質量的完成工作。
4．投資經濟性
我們對系統進行科學合理的統籌規劃，系統設備在滿足使用功能的情況下，具有較高的性能價格比。
5.操作靈活性
系統設計充分考慮使用人員易于操作、維護，確保安全傳輸。
?
二、基礎功能概要說明
1．衛星傳輸系統；
2．圖象監視系統；
3．現場監控系統，硬盤數字錄象系統；
4．集群通信系統（350兆、800兆）；
5．有線網絡、話音、視頻、音頻接入；
6．配電系統；
7．具有車載辦公設備（電話、傳真、打印機、復印機、計算機、辦公終端等）；
8．具有會議生活設施（會議桌、沙發、空調、冰箱等）。
9．電視電話會議系統；
10．警燈警報警示系統；
11．系統設備預留接口，整車留有可擴展功能的余地。
?
三、指揮車設計方案介紹

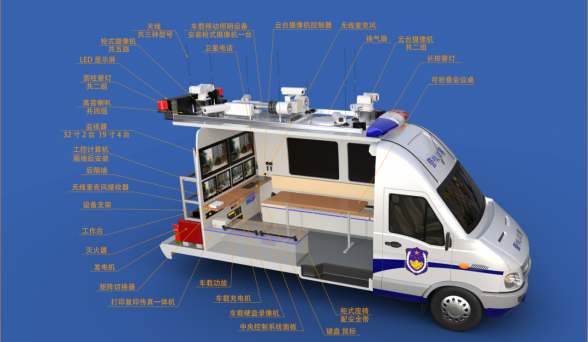

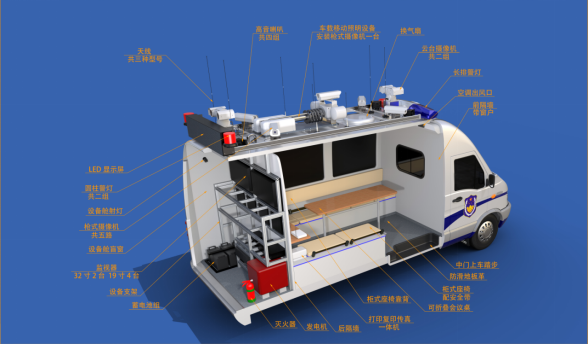

3.1整車：整車分為內部空間和外部空間，外部空間包括車頂和車縱梁兩側的有效安裝空間，內部空間為人員設備安置空間。內部空間分為3個區域：駕駛區、會議操作區、倉儲區。
3.2布局介紹：
外部空間：

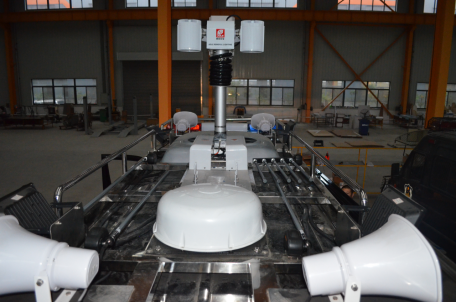

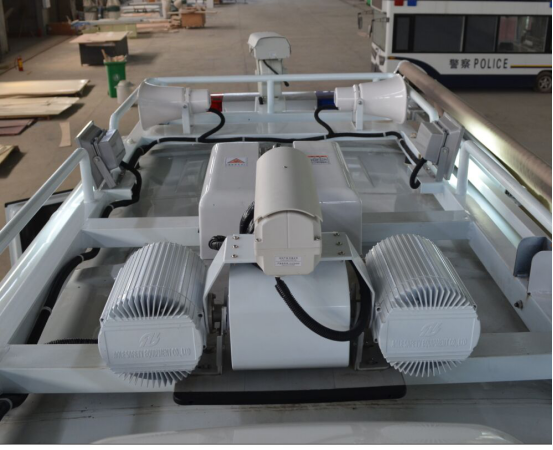

考慮到車頂設備設施的維護與維修，在車頂架設一車頂平臺，車頂平臺上從前向后順序安裝車載空調（進口多美達B3200）、監控?cái)z像機（海康威視）、衛星天線（動中通、靜中通），頂平臺周邊設計有裝飾性護欄?？紤]到動中通天線完全安裝在車內需要占用大量空間，造成不必要的內空間浪費，因此我們建議采用帶防塵罩的動中通天線，其伺服機構安裝在車內，天線面等突出車頂安裝。考慮到動中通車使用時的特殊性（如現場追擊等），我們?cè)谲図斏显O(shè)計有一個小平臺，上面安裝監控?cái)z像機
駕駛區:?
可適當對駕駛區域的儀表臺、座椅等進行軟裝飾。
會議操作區：?

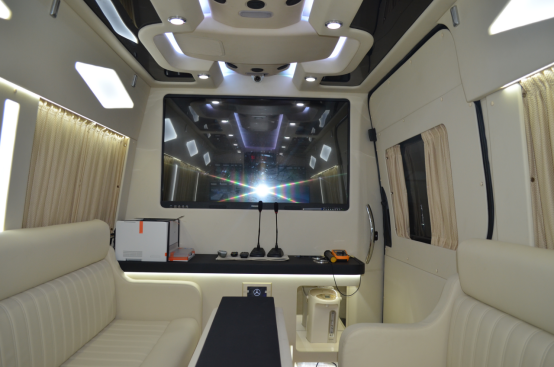

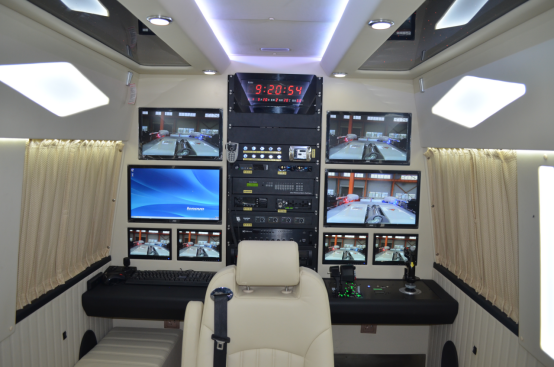

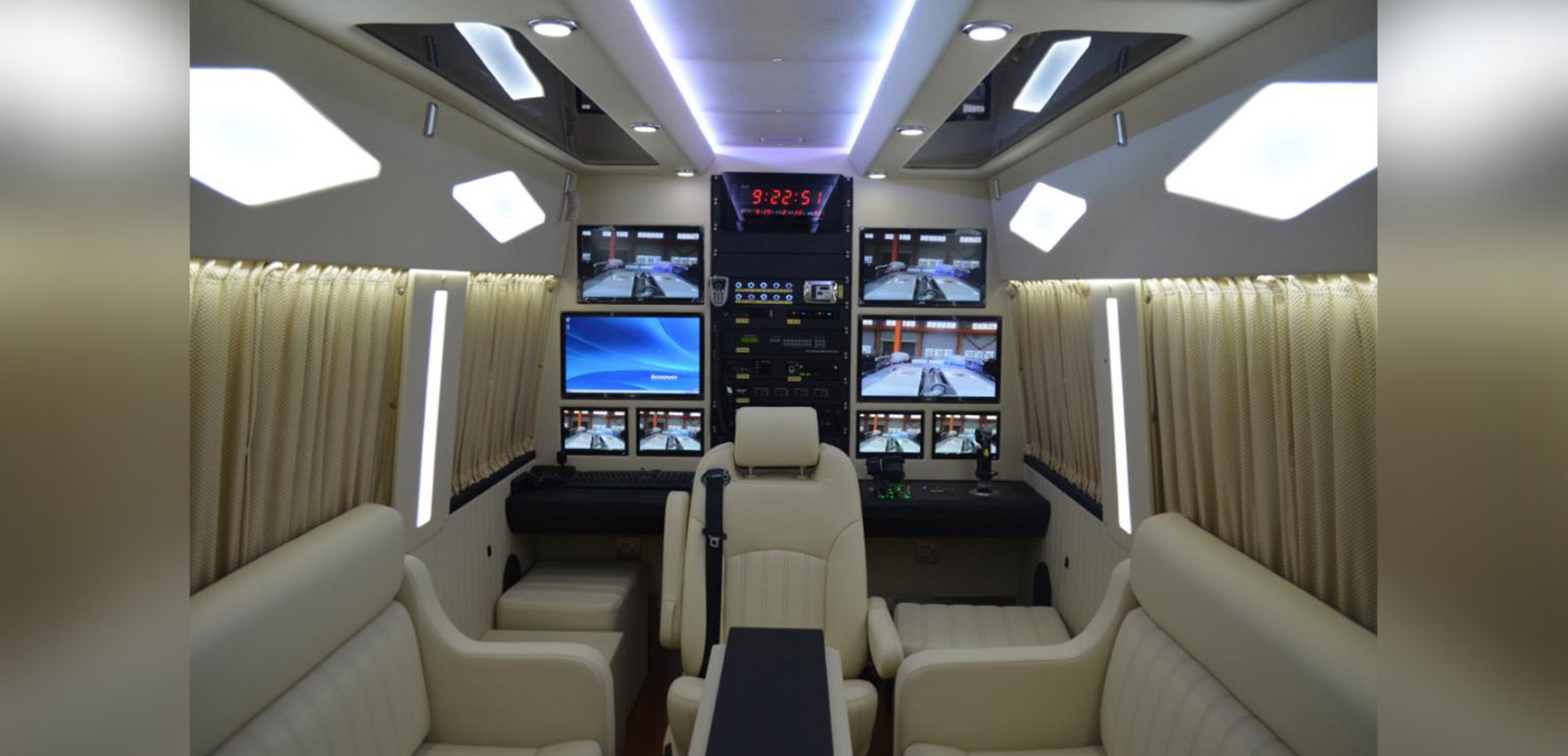

1．在會議操作區后設計有1組帶減震的電視墻和機架，在保證設備的空間使用的同時完成減震保護功能。?

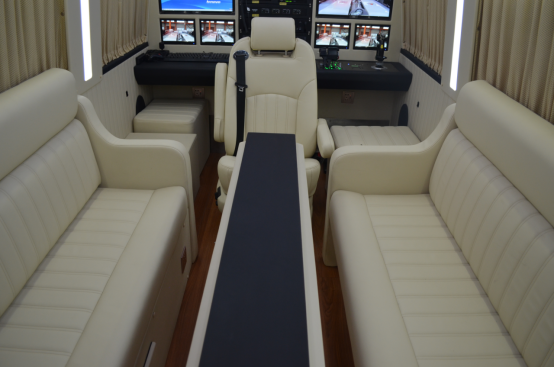

2．電視墻后是會議空間，車身兩側安裝長條會議椅，中間安裝會議桌。??會議區域前設計一個秘書工作臺。
倉儲區：?

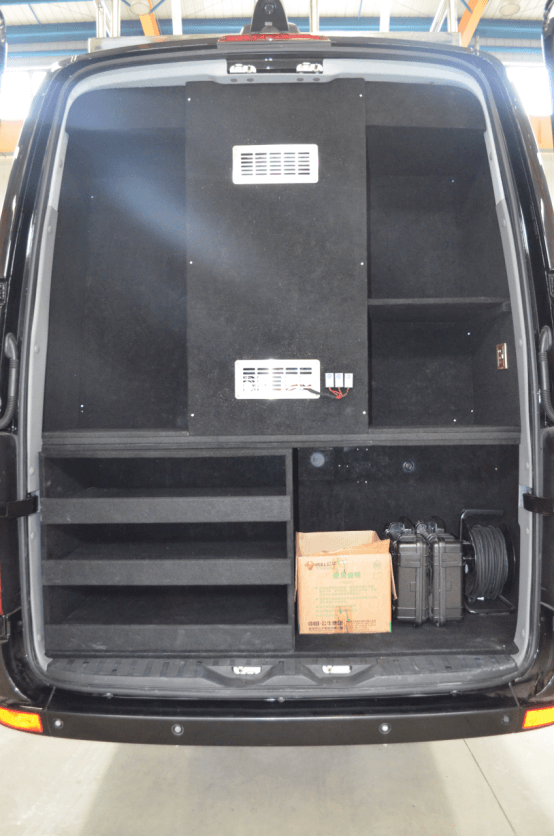

到車尾的內部空間設計為倉儲區。?倉儲區上部設計有動中通天線安裝底座。?天線座下部空間可安裝電纜盤或作為預留儲物空間用。?

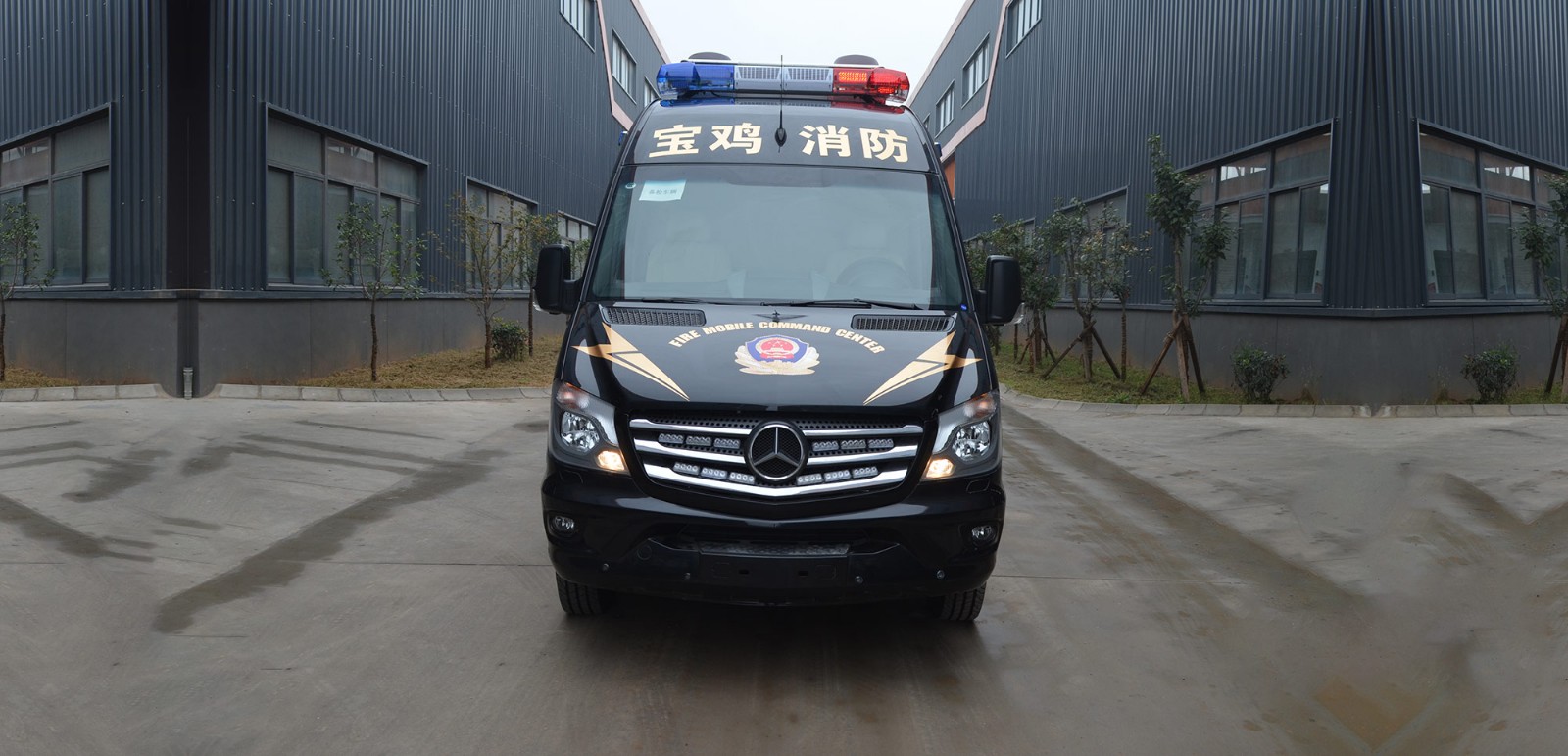

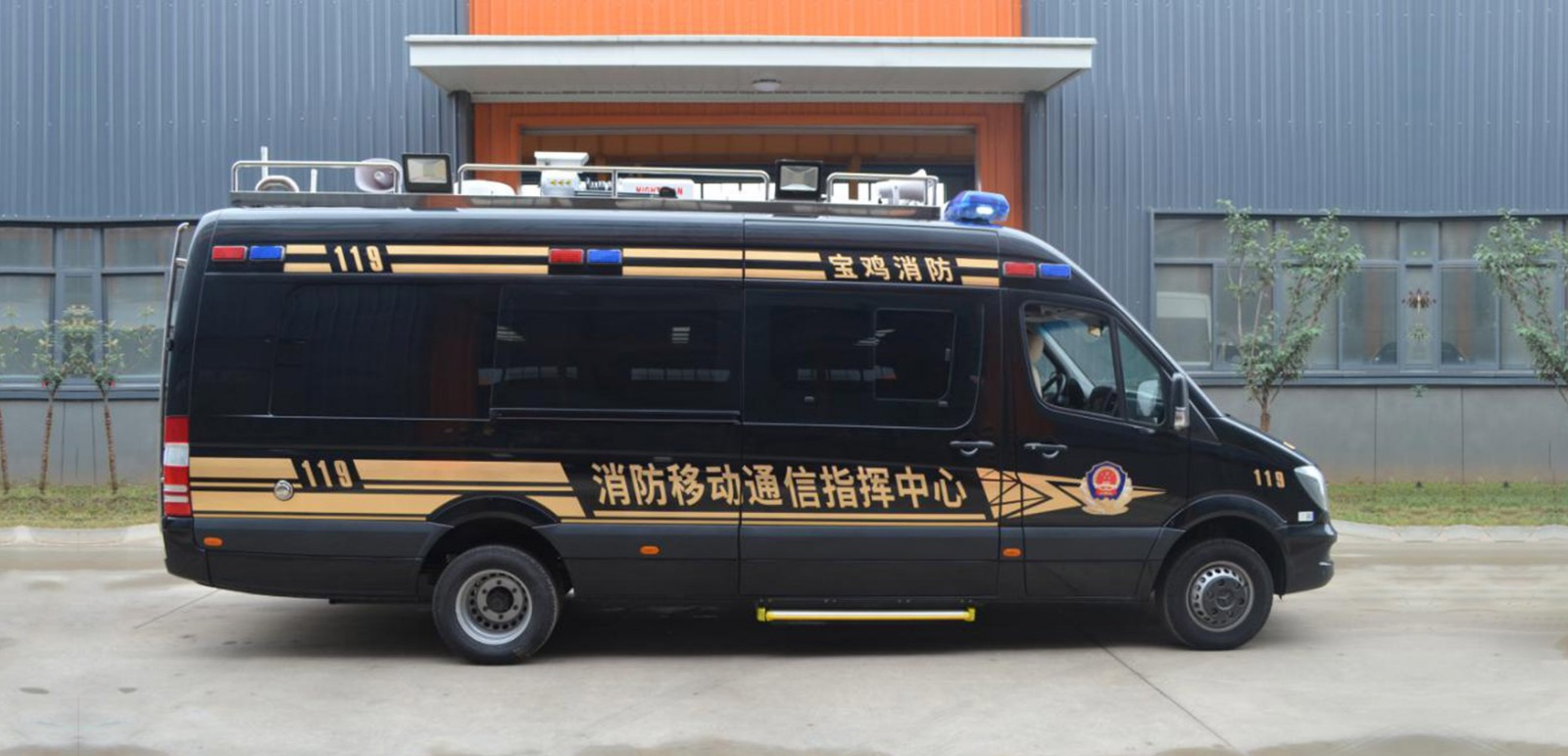

3.3改裝案例介紹
? ? ??
?
四、實施方案說明：
1駕駛室：駕駛室內駕駛和副駕駛位置不變，座椅可選擇包覆超纖維仿真皮，儀表臺可選擇仿桃木裝飾（原車已有可不做變動）。
2設備架：設備架采用標準19英寸機架，保證設備安裝架的通用性，為擴展或更換設備留有余地。設備架采用數控機床加工，表面噴塑處理?？紤]到底盤是鋼板彈簧減震，不符合設備減震要求，因此設備架設計有鋼絲繩螺旋彈簧減震器。?
3?電視墻：電視墻采用嵌入式安裝，車內的美觀。電視墻與設備架同時進行減震，已保證圖象設備不收損害。
?4?會議桌：會議桌采用高級密度板貼木皮噴鋼琴漆工藝。會議桌可折疊，以擴大行動空間。會議桌上安裝有供電、圖象、音頻、網絡、電話等各種接口。

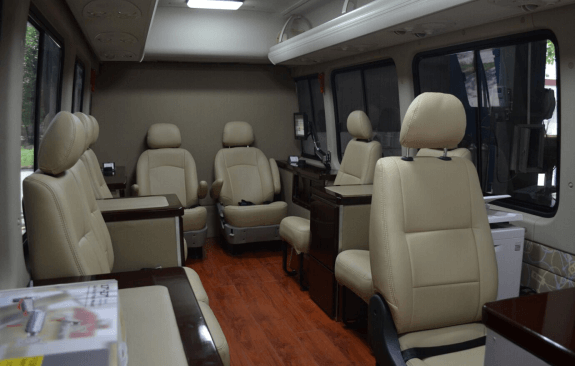

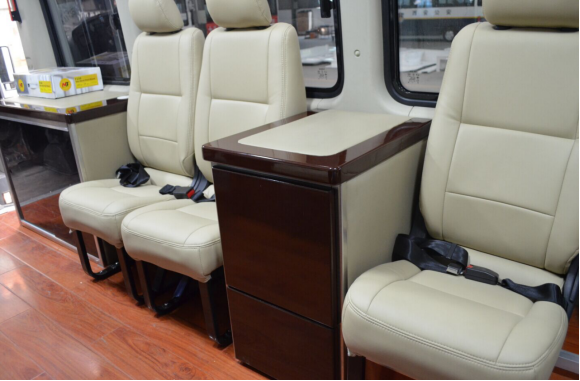

5?會議椅：采用長條椅，以增加乘坐空間?？紤]到移動中使用的安全問題，安裝安全帶。?

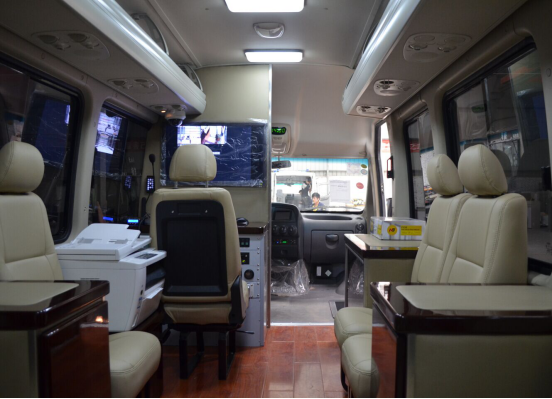

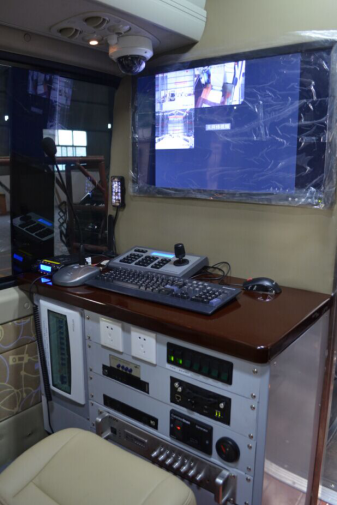

6?秘書臺：秘書臺的功能是為指揮員提供作業服務的操作員用。由于車內空間余量小，因此秘書臺設計的結構緊湊并且功能完善。秘書臺具備圖象、音頻選擇切換，現場環境采集操控，配電操控等功能。?
7?副駕駛：副駕駛的位置我們建議將集群電話、車載電臺等在此位置操作，并可選擇在秘書臺進行音頻控制。?
8?車身密封：車身經過改裝后頂部的防雨密封就顯得尤其重要。我們對車身部改裝過的部分（包括固定連接和車頂進線的穿線管）全部經過嚴格防水密封處理并經過防雨密封實驗。
9廂體內裝飾：指揮車經過改裝需附加許多與原車內飾相搭配的裝飾材料。我們選擇的內裝飾材料全部采用環保材料。?
10?裝飾軟包：裝飾軟包采用阻燃、環保材料，粘接劑采用環保膠。?
11?木裝飾：根據原車內部裝飾顏色及車內燈光，在機架框等處裝有木質裝飾，并與車內其他木器相搭配，使車廂內色彩協調。
12?滅火器：車內安裝有滅火器。?
13?車內走線：車內線路采用明線暗裝的方式，全車設計有通暢的線槽，走線槽考慮具有一定的屏蔽功能，并采用強、弱分開走線的方式。?
14?供電：指揮車采用交流供電和直流供電。交流供電采用外接市電220V、發電機220V等多路供電方式；直流供電采用電瓶供電方式。?
16?配電系統綜述：整車配電系統由配電控制盤（配電盤）、發電機、照明系統等組成。外電接入車內首先進入配電盤，通過配電盤將設備用電、照明用電等按交、直流分開。配電系統的設計應符合GB9378-88的要求。?
17?配電控制盤：配電盤是一個一體化配電控制系統，采用交直流分開控制的方式，??配電盤上應有電源指標觀測表頭，能清楚及時地觀測各路供電狀況。配電盤每個操作開關上都有明晰的中文標注，簡單易懂便于操作。?
18?控制轉換開關：選用國際認證，國際通用的西門子開關。

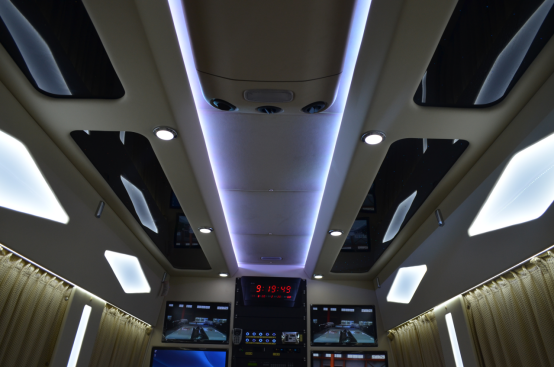

19?照明：在原車照明系統不改變的基礎上，為滿足指揮車內的照度，指揮車內設計有3組LED高亮度照明燈?
20?電源插座：車內設計有足夠的電源插座，以保證臨時設備的使用。一般在技術區機架后部及前下部、工作臺下和電纜盤倉等處都設有220V電源插座。?
21線排：移動中使用要求電路的連接必須緊固有效。機架給設備供電建議采用接線排的
方式連接。經實踐證明接線牢固、安全可靠。
22?整車噴漆：??可選
23?工藝：打磨除油——噴鋁板底漆——刮原子灰——打磨——刮原子灰——打磨——刮原子灰——打磨——噴中途底漆——打砂眼——打磨——噴白漆——打磨——噴面漆——噴圖案——噴亮油——拋光。
五、系統功能詳細說明
①、警示警報系統
警示警報系統由一套大功率分體式車載警報器、一臺高亮度LED長排警燈、一組LED車身側警燈、一組LED車頭中網警燈構成，為車輛提供全方位警示。
②、現場監控系統
現場監控系統由一臺安裝于車頂前部中間的全向一體化紅外云臺攝像機、一臺安裝于高位升降照明燈頂部的高位全方位照明燈、一臺安裝于車頂后部的紅外防水?dāng)z像機、一臺安裝于車內的半球形攝像機及車內安裝的大屏幕監視器、操作員監視器、車載硬盤錄像機、云臺控制鍵盤、視頻切換、轉換等設備構成，以滿足對現場全時段、全方位監控。
③、多媒體無線數據傳輸系統
多媒體傳輸系統由車載多媒體服務器及中心客戶端軟件組成。通過網絡運營商提供的3G或4G無線網絡，將車上攝像機圖像及聲音傳輸?shù)街笓]中心。
④、強聲廣播宣傳系統
廣播宣傳系統由大功率車載廣播主機、號角揚聲器、多媒體播放器、混音器、有線麥克風、無線麥克風等設備構成，用于對現場進行廣播宣傳、講話或播放特種音源以驅散現場人員。
⑤、現場照明系統
現場照明系統由一臺1.8米2*150W泛光升降照明燈、四只LED高亮度泛光照明燈、車內LED條形照明燈構成，為現場提供全方位現場照明及中距離照明。
⑥、通訊、辦公系統
通訊系統由一臺350M集群車載通訊電臺及多部手持電臺組成，可完成現場車輛、人員之間的語音通訊。辦公系統由一套車載計算機、打印機、無線傳真機、無線局域網構成，可實現現場文件處理、打印、轉發等需要在現場進行處理的大部分工作。
⑦、電源供電系統
電源供電系統由市電供電、車載發電機供電、車載蓄電池組供電三種方式構成。
市電供電：現場能夠提供市電供電時，利用隨車電纜通過車身供電接口向車載全系統供電，并通過自動充電機向蓄電池組充電。
車載發電機供電：此供電方式為應急供電方式。在現場無法提供市電供電，車載蓄電池組電量不足時，通過車載發電機向車載全系統供電。
蓄電池組供電：該供電方式采用車載大容量蓄電池組通過電源轉換器向系統供電，在不使用現場照明燈時，可向全系統持續供電6-8小時，能基本滿足工作需要。任務完成返回后、使用隨車電纜通過車身電源接口及全自動充電機，向蓄電池組進行充電。
⑧、生活輔助系統
生活輔助系統由頂置車載冷曖空調、車載飲水、微波爐等設備構成。在指揮車長時間駐點執行任務時，不需啟動汽車發動機，通過市電供電系統供電，為車上提供空調、熱水及食品加熱功能。
?
?
4、設計綜述：我們通過綜合設計完成整車布局設計。設計保證整車的功能要求同時具有良好的人機環境。設計定型實施前需要對改裝后的車輛進行行駛穩定性計算和軸荷計算，保證改裝后的車輛載重、配重和行駛穩定性在底盤車許用范圍內。
?
5、實用性能：針對該車實際使用要求進行設計，并且可以將采購方的特殊使用要求結合其中。
?
6、人性化的設計：該車采用內飾更為舒適的商務辦公風格，無處不在的人性化設計是貫穿在整個設計和實際生產中的一個重要原則。車體所有的相關結構和部件均在以人為本的基礎上進行設計和選購。
?
7、安全設計：所有的設計前提均以安全為原則，嚴格遵守國家相關標準進行生產。參照標準付載附件。
?
8、可擴展：根據系統可擴展功能需求和系統發展方向，車內預留有空間可進行功能擴展。
?
